VIPER53

详细介绍

如图所示，采用VIPer53设计的12V/4A侧反馈开关电源，其输入电压范围为165~265Vac，电源工作频率为100kHz。该方案输出电压精度不高，成本低

应用。

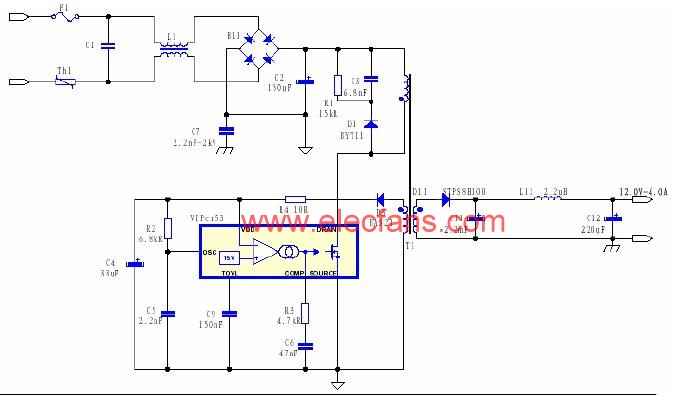

图2由VIPer53构成的12V/4A初级侧反馈控制的开关电源

R1、C3、D1在变压器原侧并联，作为缓冲电路，消除变压器原侧关闭时的漏电感觉

由此产生的峰值电压，D3、R4和C4构成VIPer53辅助电源电路，R2和C5构成VIPer53

振荡网络，意法半导体提供了一个非常方便的参数配置图，见图3。R3和C6构成了一个比例

采用积分补偿网络控制系统的暂态响应速度。当输出循环负载改变时，它流经fet

MOSFET)电流和内部参考来控制输出占空比范围的变化，使输出电压保持不变，来稳定压力。

ST（意法半导体）
